PCB設計中死銅可能帶來的問題?PCB設計中如何處理死銅?

　　一站式PCBA智造廠家今天為大家講講PCB設計中死銅可能帶來的問題?PCB設計中如何處理死銅。在PCB設計過程中，死銅(即孤島銅)是一個常見的問題。死銅指的是那些沒有電氣連接而孤立存在于電路板上的銅區域。很多電子工程師在遇到死銅時，常常感到困惑，不確定是否需要去除它。接下來深圳PCB廠家將從多個角度分析死銅的影響及其處理方法，希望能為工程師們提供有用的參考。

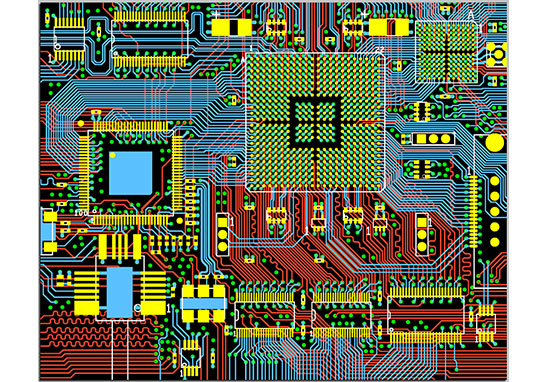

　　死銅可能帶來的問題

　　1. EMI問題

　　死銅可能會在電路板上形成天線效應，增強周?chē)碾姶泡椛鋸?qiáng)度，并容易接受外界的電磁干擾(EMI)，從而影響電路的正常工作。特別是在高頻電路中，這種效應尤為顯著，可能導致電路性能?chē)?yán)重下降。

　　2. 高頻噪聲

　　在高頻電路中，死銅可能成為噪聲傳播的媒介。孤立的銅區域可能會拾取和傳播高頻噪聲，影響電路的信號完整性和整體性能，導致電路的可靠性下降。

　　保留死銅的理由

　　1. 美觀性

　　從外觀上看，去除死銅會在電路板上留下大片空白區域，這樣的設計可能顯得不夠美觀。對于一些對外觀有較高要求的設計項目，保留適量的死銅可以提升整體視覺效果。

　　2. 機械性能

　　矢量的死銅區域可以增加電路板的機械強度，幫助均勻分布應力，防止電路板在受力不均勻的情況下發生彎曲或變形。尤其在較大面積的電路板設計中，保留死銅有助于增強結構穩定性。

　　如何處理死銅?

　　1. 盡量去除死銅

　　為了減少EMI和高頻噪聲，建議盡量去除死銅。特別是在高頻電路設計中，去除死銅可以避免潛在的干擾問題。如果必須保留死銅，可以通過地孔將其與接地層(GND)良好連接，形成一個有效的屏蔽層，從而減輕其對電路性能的影響。

　　2. 適當保留死銅

　　在某些情況下，為了考慮電路板的美觀性和機械強度，可以適當保留一些死銅。需要注意的是，這些死銅必須通過地孔與GND連接，避免形成天線效應。此外，確保布線間距合理，以減少對電路性能的負面影響。

　　3. 高頻電路的處理

　　在高頻電路中，必須非常謹慎地處理死銅。即使無法完全去除，也要確保其通過地孔與GND連接，避免高頻噪聲的傳播。同時，布線間距應盡可能小于噪聲頻率波長的λ/20，以減少噪聲干擾。

　　4. 綜合考慮

　　在實際設計中，應根據電路的具體需求和工作環境，綜合考慮是否去除死銅。對于復雜電路和高頻電路，建議進行仿真分析和實際測試，以確定最佳的處理方案。通過全面評估，可以找到既滿足電氣性能又兼顧機械和美觀需求的最佳解決方案。

　　在PCB設計中，是否有必要去除死銅需要根據具體情況進行分析。對于高頻和高敏感度的電路，盡量去除死銅是保證電路性能的關鍵。而在其他情況下，適當保留死銅可以提高電路板的美觀性和機械強度。通過合理的設計和處理，可以有效平衡電路性能和其他需求，確保最終產品的可靠性和美觀性。
