PCB設計和PCB打樣有什么區別?PCB設計和PCB打樣之間的區別

　　一站式PCBA加工廠家今天為大家講講PCB設計和PCB打樣有什么區別?PCB設計和打樣之間的區別。PCB設計(Printed Circuit Board Design)和打樣(Prototyping)是電子產品開發中兩個緊密相關但目的和流程不同的環節，主要區別體現在目標、流程、側重點、成本與時間等方面，具體如下：

　　PCB設計和打樣之間的區別

　　1. 目標不同

　　PCB設計：

　　核心目標是將電路原理圖轉化為可制造的物理布局，包括：

　　元器件的合理擺放(Layout)

　　信號線、電源線的布線(Routing)

　　滿足電氣性能(如阻抗控制、信號完整性)

　　符合制造工藝要求(如最小線寬、孔徑、間距)

　　最終輸出設計文件(如Gerber文件、鉆孔文件等)，用于生產。

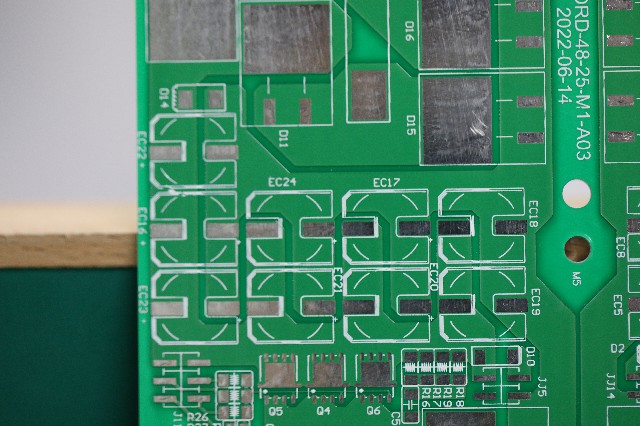

　　PCB打樣：

　　核心目標是驗證設計的可行性，通過制作少量樣品(通常5-10片)來：

　　檢查電路功能是否符合預期

　　發現設計中的錯誤(如短路、斷路、布局不合理)

　　測試機械結構(如尺寸、安裝孔位置)

　　評估制造工藝的可行性(如特殊材料、層數、表面處理)。

　　2. 流程不同

　　PCB設計流程：

　　原理圖設計 → 2. 元器件選型與封裝 → 3. 布局規劃 → 4. 布線設計 → 5. 設計規則檢查(DRC) → 6. 輸出生產文件(Gerber等)。

　　關鍵點：需嚴格遵循設計規范和制造工藝限制。

　　PCB打樣流程：

　　提交設計文件給廠商 → 2. 廠商審核文件 → 3. 生產樣品 → 4. 收到樣品后進行測試與調試 → 5. 根據反饋修改設計(若需)。

　　關鍵點：快速迭代，側重驗證而非量產優化。

　　3. 側重點不同

　　PCB設計：

　　功能性：確保電路邏輯正確，信號傳輸穩定。

　　可制造性：設計需符合廠商的工藝能力(如最小線寬、層數限制)。

　　成本優化：在滿足性能的前提下減少層數、選擇通用材料等。

　　PCB打樣：

　　驗證性：通過實物測試發現設計缺陷(如電磁干擾、熱問題)。

　　靈活性：可嘗試特殊工藝(如柔性板、高頻材料)或復雜結構(如盲埋孔)。

　　快速反饋：縮短開發周期，避免量產風險。

　　4. 成本與時間

　　PCB設計：

　　成本：主要投入在設計工具(如Altium Designer、Eagle)和設計時間上，無直接材料成本。

　　時間：取決于設計復雜度，可能需數天至數周。

　　PCB打樣：

　　成本：

　　基礎雙面板打樣：約50-200元(5-10片)。

　　高多層板或特殊工藝：可能達數千元。

　　時間：

　　常規打樣：3-5天(加急可縮短至1-2天)。

　　復雜板：可能需1-2周。

　　5. 迭代關系

　　設計→打樣→修改設計→再打樣是常見循環。例如：

　　首次設計完成后打樣，發現信號干擾問題。

　　修改布線或增加屏蔽層后重新打樣。

　　最終確認設計無誤后進入量產。

　　6. 典型場景

　　PCB設計：

　　開發新產品時的基礎工作。

　　需要嚴格遵循行業標準(如IPC-2221)。

　　PCB打樣：

　　研發階段驗證設計。

　　小批量試產前確認工藝可行性。

　　快速驗證創意(如DIY項目、創業原型)。

　　總結

　　建議：

　　初學者可先用免費工具(如KiCad)完成設計，再通過打樣驗證。

　　復雜項目建議分階段打樣(如先打單層板驗證功能，再優化為多層板)。

　　選擇打樣廠商時，需確認其工藝能力是否匹配設計需求(如最小線寬、層數支持)。
