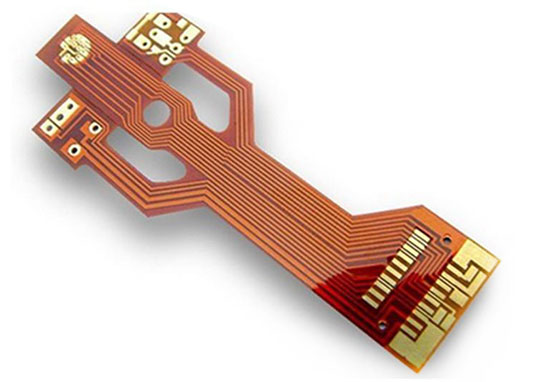

FPC主要由哪幾個部分組成?FPC的基材構成部分

　　一站式PCBA加工廠家今天為大家講講FPC主要由哪幾個部分組成?FPC的基材構成部分。FPC(柔性電路板)的基材構成主要包括絕緣薄膜、導電層和粘接劑，以下是具體介紹：

　　FPC的基材構成部分

　　一、絕緣薄膜

　　絕緣薄膜是FPC基材的基礎層，主要作用是隔離導電層，防止短路和干擾，并提供電路板的電絕緣性能。常見的絕緣薄膜材料包括：

　　聚酰亞胺(PI)薄膜：

　　特點：具有優異的耐高溫性能、機械強度和電氣絕緣性。能夠在較高溫度下正常工作，通常可承受溫度范圍從-200攝氏度到+300攝氏度。

　　應用：適用于高要求的電子產品應用，如航空航天、醫療設備、汽車電子等領域。

　　市場份額：在美國所有柔性電路制造商中，接近80%使用聚酰亞胺薄膜材料。

　　聚酯(PET)薄膜：

　　特點：價格相對較低，具有較低的介電常數和較好的柔性性能。但尺寸穩定性不好，耐溫性較差，不適合SMT貼裝或波峰焊接。

　　應用：適用于一般的消費電子應用，如手機、平板電腦等設備的簡單電路連接。

　　市場份額：在美國所有柔性電路制造商中，約20%采用了聚酯薄膜材料。

　　二、導電層

　　導電層是FPC基材的核心部分，通常采用銅箔制成。銅箔具有良好的導電性能和可加工性，能夠提供電路板所需的導電路徑。根據具體的應用需求，導電層的厚度可以有所不同，常見的厚度有1/3 oz、1/2 oz、1 oz等。銅箔的種類和特性如下：

　　電解銅箔(ED銅)：

　　制造工藝：通過專用電解機在圓形陰極滾筒上連續生產出的。

　　物理性質：表面粗糙，成本低。通常粗中厚，電導率略高于壓延銅箔。

　　應用：適用于大多數標準應用，如靜態彎曲或裝配性彎折的場景。

　　壓延銅箔(RA銅)：

　　制造工藝：將銅板經過多次重復輥軋而制成。

　　物理性質：多數比電解銅箔略薄且彎曲性能更佳。表面均勻性和平整度相對電解銅箔更佳，但純度可能不如電解銅箔的高純度。

　　應用：適用于動態彎曲或折疊頻繁的環境，如可穿戴設備、折疊屏手機等。

　　三、粘接劑

　　粘接劑在FPC基材中起到固定導電層、提高絕緣強度和機械性能的作用。常見的粘接劑材料包括環氧樹脂和丙烯酸酯類粘合劑等。根據粘接劑的使用方式，F(xiàn)PC基材可以分為有膠基材和無膠基材：

　　有膠基材：

　　特點：通過粘接劑將絕緣薄膜和導電層粘合在一起。

　　應用：適用于大多數常規應用場景。

　　無膠基材：

　　特點：通過特殊方法將絕緣層和導電層直接合成，沒有粘接劑層。具有更高的成本、更高的可靠性、更小的尺寸和重量、更高的尺寸穩定性以及更容易加工的特點。

　　應用：適用于一些特殊應用領域，如醫療器械、電動汽車等對無毒、無味、抗菌等特殊性能要求較高的場景。

　　關于FPC主要由哪幾個部分組成?FPC的基材構成部分的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
